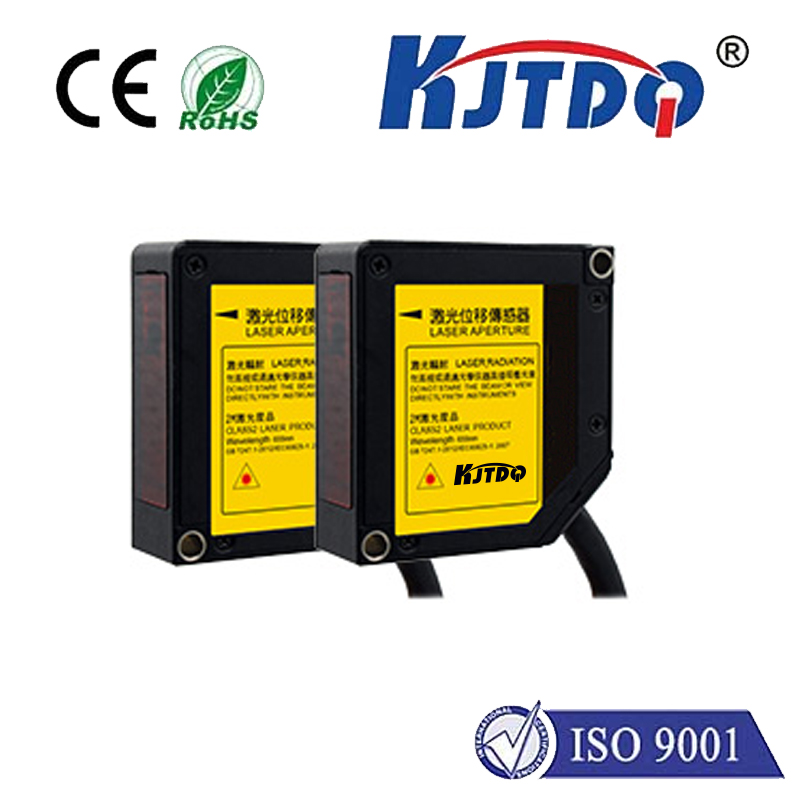

高精度激光位移傳感器

  • ●:激光LED,可見光,反光等級分為2級
  • ●:雙通訊、三開關量、雙模擬量等多種通訊方式
  • ●:反應時間分別為200μs、500μs、1ms、2ms
  • ●:光斑小,JGWY6-30NP-S ,光斑只有0.1x1mm
  • ●:檢測精度達±0.1% F.S
  • ●:檢測范圍分別為30mm、50mm、85mm、120mm、250mm
  • ●:5種不同的分辨率:0.5μm、1.5μm、2.5μm、8μm、20μm

  激光LED,可見光,反光等級分為2級,雙通訊、三開關量、雙模擬量等多種通訊方式反應時間分別為200s、500us、1ms、2ms,光斑小,JGWY6-30NP-S 光斑只有0.1x1mm檢測精度達+0.1% F.S,檢測范圍分別為30mm、50mm、85mm、120mm、250mm5種不同的分辨率:0.5μm、1.5μm、2.5μm、8μm、20μm

主要技術參數


產品型號
(注1)



KJT03-LKJT05-LKJT08-LKJT12-LKJT25-L
測定方式擴散反射
測定中心距離30mm50mm85mm120mm250mn
測定范圍±4mm±10mm±20mm±60mm±150mm
光源紅色半導體激光,級別1(JIS/IEC/GB/KS/FDA Laser Notice No.50/GB)
最大輸出:0.39mW、投光峰波長:655nm
光束直徑1.75×3.5mm
受光部CMOS圖像傳感器
分辨率0.5μm1.5μm2.5μm8μm20μm
線性度±0.2%F.S.
溫度特性±0.08%F.S./℃
電源電壓24V DC±10% 包括脈動0.5V(P-P)
電流消耗100mA以下
取樣周期200μs、500μs、1ms、2ms
模擬輸出電壓輸出范圍:0~10.5V(正常時)、11V(警告時) 輸出阻抗:100Ω
電流輸出范圍:3.2~20.8mA(正常時)、21.6mA(警告時)負載阻抗:300Ω以下
OUT1輸出

OUT2輸出

OUT3輸出
判斷輸出或警告輸出(設定切換式)

NPN晶體管集電極開路/PNP晶體管集電極開路(切換式)
<NPN動作設定時>
最大流入電流:50mA
施加電壓:3~24V DC(輸出一0V間)
剩余電壓:2V以下
當流入電流為50mA時)
漏電流:0.1mA以下
<PNP動作設定時>
最大流出電流:50mA
剩余電壓:2.8V以下
(當出電流為50mA時)
漏電流:0.1mA以下
輸出動作0N(輸出動作)時開路
短路保護配備(自動恢復式)
NP切換輸入OV連接時:NPN集電極開路輸出動作

電源24V DC連接時:PNP集電極開路輸出動作
定時輸入NPN動作設定時:連接0V時動作或者連接中動作(因設定而異)

PNP動作設定時:連接外部電源+時動作或者連接中動作(因設定而異)

PNP動作設定時:連接外部電源+時動作或者連接中動作(因設定而異)
多路輸入根據輸入時間進行調零、復位、內存切換、示教、保存、激光控制

NPN動作設定時:依據連接0V的時間

PNP動作設定時:依據連接外部電源+的時間
通信接口(高功能型)RS-422或RS-485

波特率:9,600/19,200/38,400/115,200bps

數據長8bit、結束位長1bit、奇偶校驗無、BCC有、數據

區分:CR
顯示燈激光投光綠色發光二極管激光投光時亮起
警告橙色發光二極管光量不足致使無法測定的狀態
輸出黃色發光二極管(顯示燈數:3)輸出動作時亮起
數字顯示部紅色發光二極管符號和5位顯示
保護構造IP67(除連接器部)
污損度2
絕緣電阻DC 250V Megger 時 20MΩ以上(所有端子-殼體之間)
耐電壓AC 1,000V 1分鐘(所有端子-殼體之間)
耐振動耐久頻率:10~55Hz(周期1分鐘)雙振幅:1.5mm X、Y、Z方向各2小時
耐沖擊500m/s2 X、Y、Z方向各3次
周圍照明度3,000lx以下(白熾燈時的受光面照明度)
周圍溫度-10~+45°C(注意不可結露、結冰)存儲時: -20~+60°C
周圍濕度35~85%RH 存儲時:35~85%RH
使用高度2,000m以下
材質本體外殼:PBT、前蓋:丙烯、電纜:PVC
電纜高功能型:0.5m
電纜延長高功能型:用可選電纜(另售)全長可延長至20m
緊固扭矩0.8N·m以下
重量高功能型約70g(不包括電纜)、約110g(包括電纜)、約160g(包裝)
適用標準EMC指令適用

  (注1): 未指定時的測定條件為:電源電壓24V DC、環境溫度:20°C:取樣周期:500μs、

  平均次數:1,024次、測定中心距離、對象物體:鋁蒸著表面反射鏡、模擬輸出。

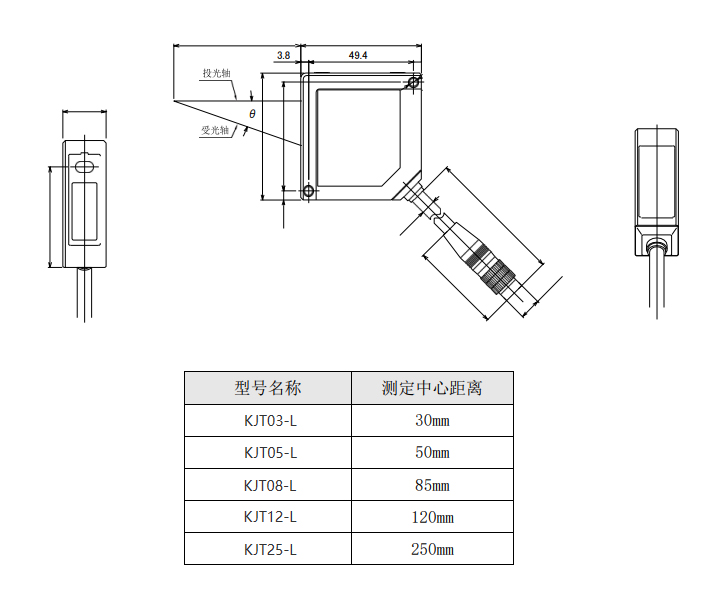

尺寸圖

尺寸圖

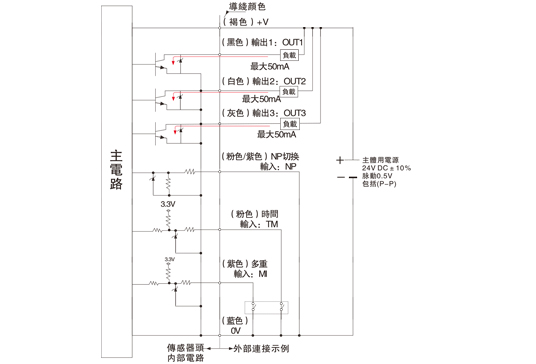

接線圖

接線圖
