MD 441-11Y-M20 |限位開關產品型號-參數-接線圖
MD 441-11Y-M20 |限位開關產品型號-參數-接線圖

MD 441-11Y-M20

  • ● :2 個電纜入口 M 20 x 1.5
  • ● :執行器頭可以 4 x 90° 的步長重新定位
  • ● :金屬外殼
  • ● :控制桿位置 360° 連續調節
  • ● :杠桿可旋轉 180°
  • ● :在耐溫版本中,滾輪可以安裝在軸上的兩個不同位置
  • ● :106 毫米 x 99 毫米 x 63 毫米(基本組件)
  • ● :防護等級IP65

         凱基特重型限位開關是一種機械控制開關,有輸送帶防跑偏用、吊車過卷保護用、拉繩開關用等形式。發揮其高可靠性,被廣泛應用在鋼鐵設備、大型輸送機械、裝卸機械和水泥設備上。耐惡劣環境。玻封接點中充填了惰性氣體

主要技術參數


產品參數
型號MD 441-11Y-M20TD 441-11Y-M20MD 441-11Y-T-M20MD 441-11Y-T-2512TD 441-11Y-2512
作用原理機械的機械的機械的機械的機械的
外殼原材料灰口鑄鐵,鍍鋅灰口鑄鐵,鍍鋅灰口鑄鐵,鍍鋅灰口鑄鐵,鍍鋅灰口鑄鐵,鍍鋅
觸點材料
總重量1,650g1,675g1,695g1,650g1,845g
常閉數量(NC)11111
常開數量(NO)11111
B 10D常閉觸點 (NC)2,000,000 次操作2,000,000 次操作2,000,000 次操作2,000,000 次操作2,000,000 次操作
執行元件滾輪杠桿滾輪杠桿滾輪杠桿滾輪杠桿滾輪杠桿
滾筒材質塑料塑料黃銅黃銅黃銅/塑料(可定制)
機械壽命5,000,000 次操作10,000,000 次操作5,000,000 次操作5,000,000 次操作5,000,000 次操作
動作角度,
從開關軸左側算起
30°30°30°30°30°
動作角度,
從開關軸右側算起
30°30°30°30°30°
接觸開路2×2.5mm2×6mm2×2.5mm2×2.5mm2×2.5mm
最小驅動速度1mm/分鐘1mm/分鐘1mm/分鐘1mm/分鐘1mm/分鐘
最大動作速度3m/秒3m/秒3m/秒3m/秒3m/秒
注意動作速度:垂直驅動角度切換軸的驅動速度動作速度:垂直驅動角度切換軸的驅動速度動作速度:垂直驅動角度切換軸的驅動速度動作速度:垂直驅動角度切換軸的驅動速度動作速度:垂直驅動角度切換軸的驅動速度
電路連接螺絲連接 M20 x 1.5螺絲連接 M20 x 1.5螺絲連接 M20 x 1.5螺絲連接 M20 x 1.5螺絲連接 M20 x 1.5
最小電纜截面1.5mm21.5mm21.5mm21.5mm21.5mm2
最大電纜截面2.5mm22.5mm22.5mm22.5mm22.5mm2
注意電纜部分:包括導體套圈電纜部分:包括導體套圈電纜部分:包括導體套圈電纜部分:包括導體套圈電纜部分:包括導體套圈
線材截面13 AWG13 AWG13 AWG13 AWG13 AWG
產品尺寸
長寬高63mm*106mm*237mm63mm*106mm*237mm63mm*106mm*237mm63mm*106mm*237mm63mm*106mm*192mm
腳輪寬度9mm9mm9mm9mm9mm
腳輪直徑36mm36mm36mm36mm36mm
應用環境條件
防護等級IP65IP65IP65IP65IP65
環境溫度-30 ... +90°C-30 ... +90°C‘-40 ... +200°C‘-40 ... +200°C‘-40 ... +200°C
額定絕緣電壓250 VAC400 VAC250 VAC250 VAC250 VAC
額定沖擊耐受電壓4kV6kV6kV4kV4kV
電氣數據
熱測試電流16A16A16A16A16A
應用類別AC-15: 250 V / 4 AAC-15: 400 V / 4 AAC-15: 250 V / 4 AAC-15: 250 V / 4 AAC-15: 250 V / 4 A
開關元件常開觸點、常閉觸點常開觸點、常閉觸點常開觸點、常閉觸點常開觸點、常閉觸點常開觸點、常閉觸點
開關原理快速動作動作緩慢快速動作快速動作快速動作
最大彈跳持續時間5 ms/5 ms5 ms5 ms
最大切換時間35 ms/35 ms35 ms35 ms

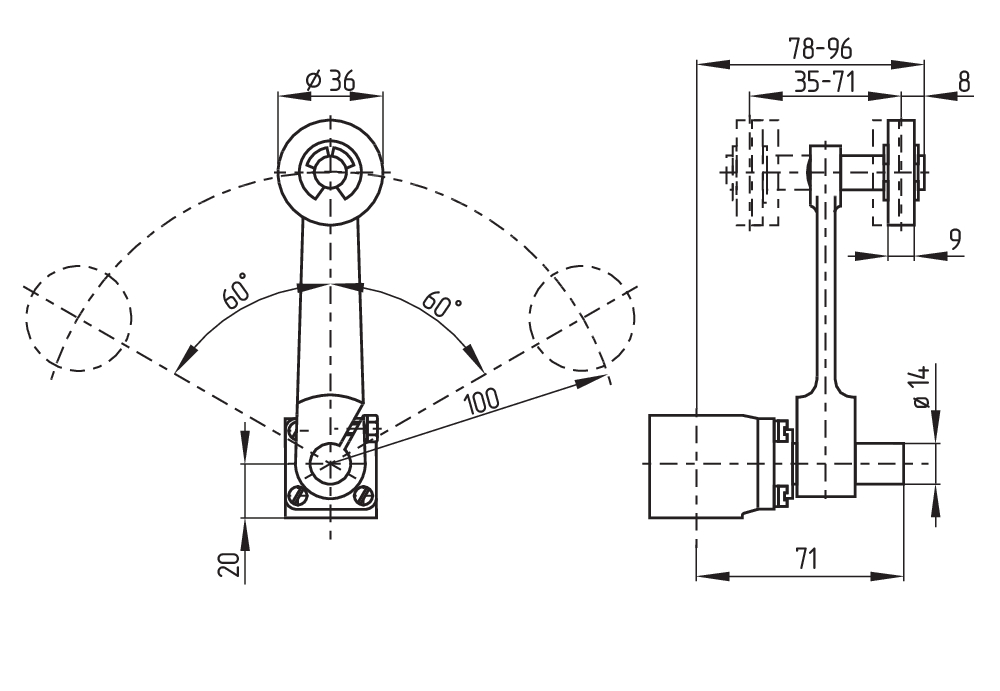

尺寸圖


9cd460808b3f88f7c028b41f2ece0ea1_DIM_PRO_BAS_1t441g01_SALL_AINL_V2

be81c32e2e3faf279072062fa40db760_DIM_PRO_ACT_1t422b08_SALL_AINL_V2


接線圖



0705a9dca2572f52f97f01f42c868c08_DIA_PRO_TRA_kt441s12_SALL_AINL_V2

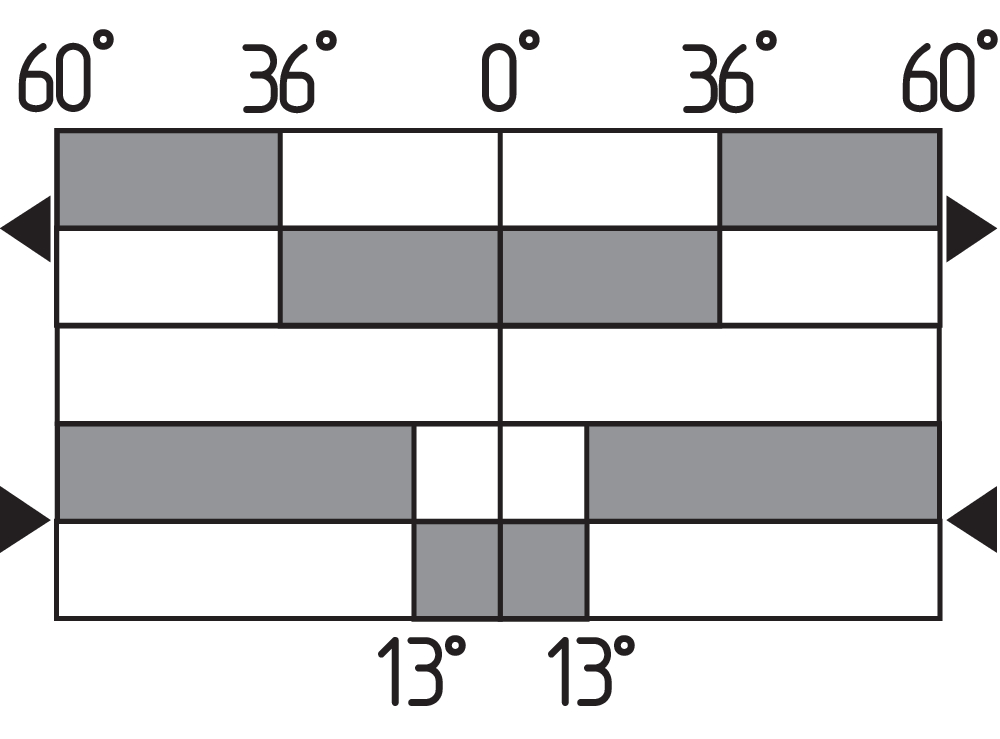

注意 開關行程圖

觸點閉合  觸點閉合
觸點打開  觸點打開
設置范圍  設置范圍
斷點  斷點
肯定打開順序/角度  肯定打開順序/角度
VS   NO 觸點調節范圍
V?  NC觸點可調節范圍
N   行程后
