KJT-TL 441-11Y

  • ● :2 個電纜入口 M 20 x 1.5
  • ● :執行器頭可以 4 x 90° 的步長重新定位
  • ● :金屬外殼
  • ● :控制桿位置 360° 連續調節
  • ● :杠桿可旋轉 180°
  • ● :在耐溫版本中,滾輪可以安裝在軸上的兩個不同位置
  • ● :106 毫米 x 99 毫米 x 63 毫米(基本組件)
  • ● :防護等級IP65

         凱基特重型限位開關是一種機械控制開關,有輸送帶防跑偏用、吊車過卷保護用、拉繩開關用等形式。發揮其高可靠性,被廣泛應用在鋼鐵設備、大型輸送機械、裝卸機械和水泥設備上。耐惡劣環境。玻封接點中充填了惰性氣體

主要技術參數

產品參數
型號TL 441-11Y
作用原理機械的
外殼原材料灰口鑄鐵,鍍鋅
觸點材料
總重量1,772g
常閉數量(NC)1
常開數量(NO)1
B 10D常閉觸點 (NC)2,000,000 次操作
執行元件滾輪杠桿
滾筒材質塑料
機械壽命10,000,000 次操作
動作角度,
從開關軸左側算起
30°
動作角度,
從開關軸右側算起
30°
接觸開路2×2.5mm
最小驅動速度1mm/分鐘
最大動作速度3m/秒
注意動作速度:垂直驅動角度切換軸的驅動速度
電路連接螺絲連接 M20 x 1.5
最小電纜截面1.5mm2
最大電纜截面2.5mm2
注意電纜部分:包括導體套圈
線材截面13 AWG
產品尺寸
長寬高63mm*106mm*192mm
腳輪寬度9mm
腳輪直徑36mm
應用環境條件
防護等級IP65
環境溫度‘-30 ... +90°C
額定絕緣電壓250 VAC
額定沖擊耐受電壓6kV
電氣數據
熱測試電流16A
應用類別AC-15: 400 V / 4 A
開關元件常開觸點、常閉觸點
開關原理動作緩慢
最大彈跳持續時間5 ms

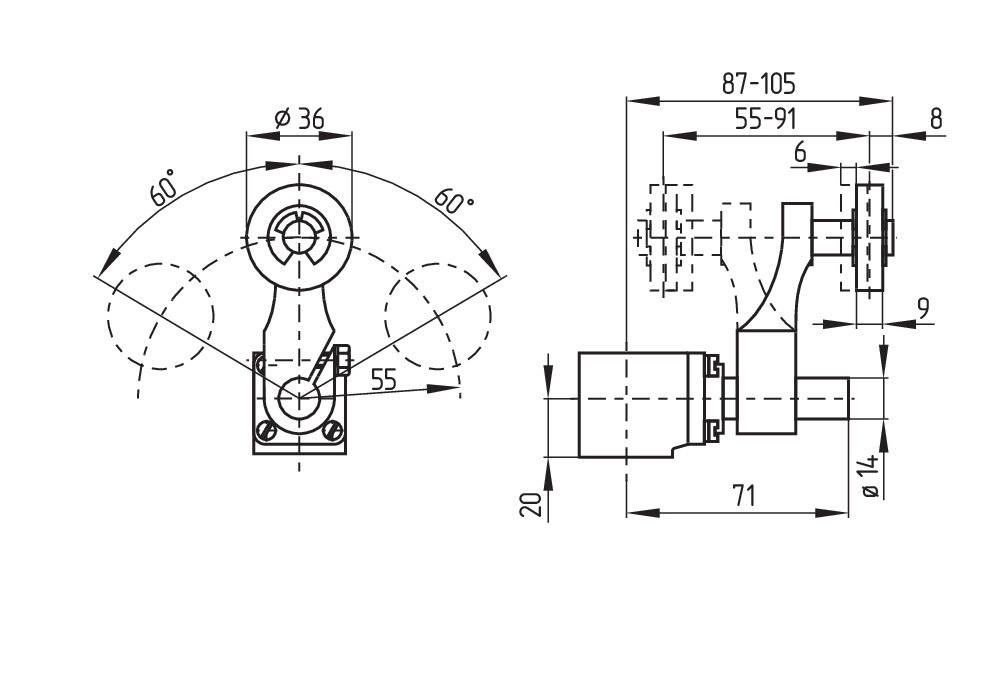

尺寸圖

3b0b5678c3bc6925c42b1e9c4de4e1ff_DIM_PRO_ACT_1t422b07_SALL_AINL_V2

9cd460808b3f88f7c028b41f2ece0ea1_DIM_PRO_BAS_1t441g01_SALL_AINL_V2



接線圖



fbe6cf60c8f8f05bcd4dae3c7f61f081_DIA_PRO_TRA_kt441s06_SALL_AINL_V2

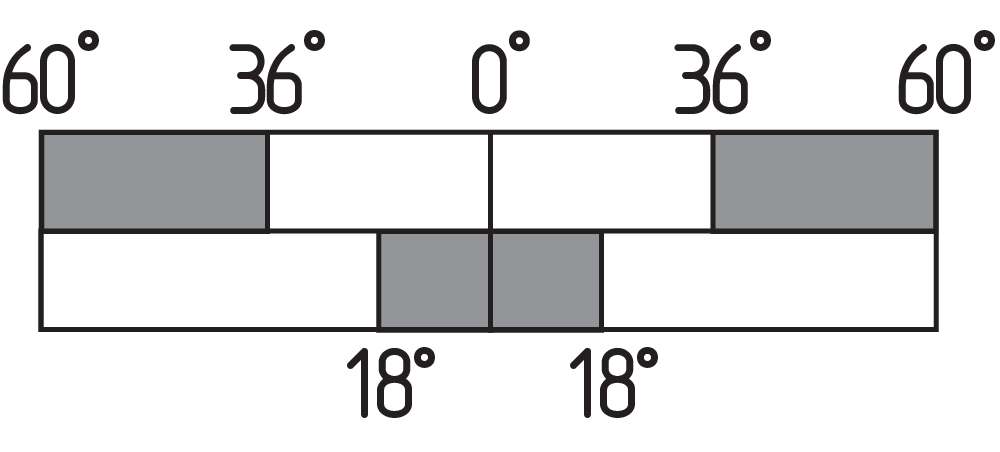

注意 開關行程圖

觸點閉合  觸點閉合
觸點打開  觸點打開
設置范圍  設置范圍
斷點  斷點
肯定打開順序/角度  肯定打開順序/角度
VS   NO 觸點調節范圍
V?  NC觸點可調節范圍
N   行程后
