可調滾輪擺桿型 XHL5030
可調滾輪擺桿型 XHL5030

可調滾輪擺桿型 XHL5030

  • ●:外殼由強化塑膠與鋅合金組成,結構堅固,容易配線;
  • ●:體積小,可防水、防油;
  • ●:采用雙回路形式,內置雙簧片微動開關;
  • ●:配備各種形式的驅動連桿,選型方便;
  • ●:廣泛應用于各種機械設備、自動化設備、儀器儀表等領域。

                ★雙回路型行程開關,用途廣泛

                ★結構堅固,由鋅合金及強化塑膠組成

                ★體積小,可防水、防油

                ★內藏微動開關有雙簧片結構設計,機械壽命更長

                ★具較大之OT動作

                ★容易配線之導管設計

                ★引動器種類多,方便使用

特點描述



● OF max.動作力500g(4.9N)
● RF min.回復力80g(0.78N)
● PT max.預行程30°
● OT min.超行程70°
● MD max.差行程15°
● TT 總行程90°



主要技術參數



額定負荷 Rating load5 A/ 250 VAC
操作速度 Operation speed5 mm- 50 cm/ s
操作頻率 Operation frequency

機 械   / 120次/分

Mechanical / 120times/min

電 氣  / 30次/分

Electrical / 30times/min

絕緣電阻 Insulation resistance100mΩ以上(Above) DC500V
絕緣電阻 Contact resistance25mΩ初值 initial value)
介質耐壓 Withstand voltage非連線  Non-connection wire / 1000VAC
各端子間  Every terminal / 1500VAC
振動 Vibration

誤動作 Misoperation/10-55Hz

 Amplitude(復振幅)1.5mm

沖擊 Impact耐 久 Durable / 1000m/s2
誤動作  Misoperation / 300m/s2
壽命 Life電 氣  Electrical / 100,000次以上 above
機 械  Mechanical / 1,000,000次以上 above
防護等級 Protection degreeIP65
使用溫度 Operating temperature- 20 ~+ 60℃
使用濕度 Operating humidity<85%

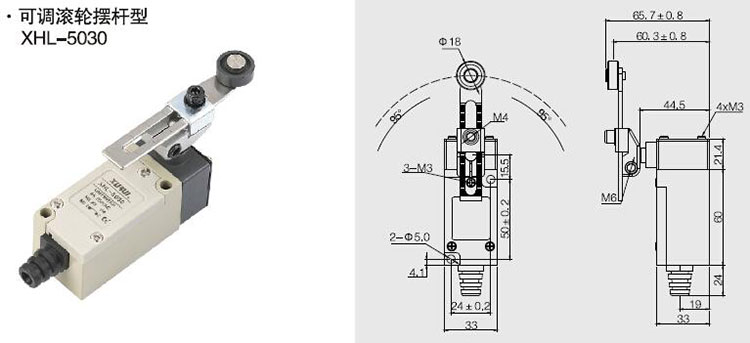

尺寸圖

可調滾輪擺桿型 XHL5030

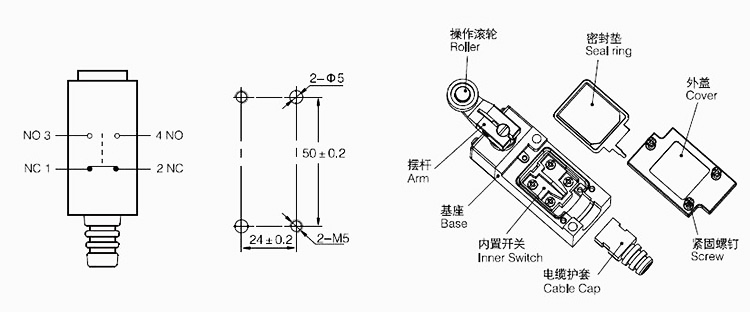

接線圖

可調滾輪擺桿型 XHL5030

場景圖

行程開關-場景圖-共用
