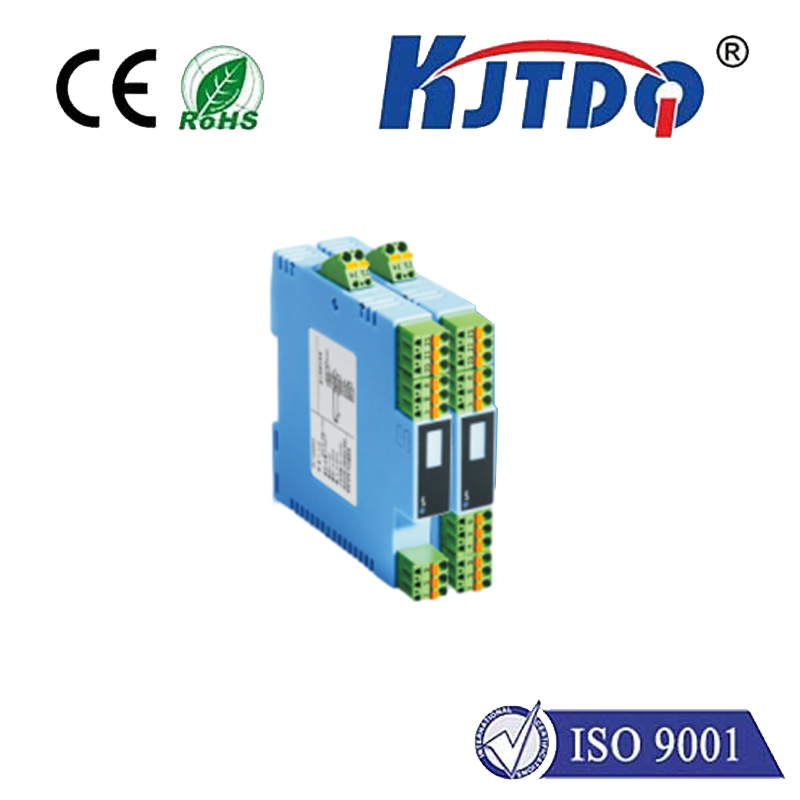

KJT-7952隔離安全柵
KJT-7952隔離安全柵
KJT-7952隔離安全柵
KJT-7952隔離安全柵

KJT-7952隔離安全柵

  • 供電電壓范圍:20~30VDC
  • 額定供電電壓:24VDC
  • 外形尺寸:16×116×110(mm)
  • 工作環境溫度:-20℃~+60℃
  • 安全認證參數:40

將安全區的電源通過開關接點 (或晶體管、邏輯電平信號) 方式來控制危險區的現場設備,輸出隔離的邏輯電壓信號。適合用于驅動電磁閥、報警器等本安設備以及其它沒有能量儲存的簡單設備。


主要技術參數

● 供電電源

供電電壓范圍:20~30VDC

額定供電電壓:24VDC

電流消耗(24VDC供電,45mA輸出):單通道 < 75mA

雙通道 < 110mA


● 從安全區輸入

A. 選擇觸點開關

B. 選擇晶體管:電氣容量 30VDC,100mA

C. 選擇電平信號:高電平 ≥ 4.5V / 低電平 ≤ 1V


● 向危險區輸出

輸出信號:邏輯電壓信號


● 綜合通用參數

隔離能力:輸入-輸出-電源之間 1.5KV,1min,50Hz

絕緣電阻:輸入-輸出-電源之間 ≥100MΩ / 500VDC

外形尺寸:16×116×110(mm)

工作環境溫度:-20℃~+60℃


● 安全防爆認證參數

防爆等級標志:[Exia Ga]IIC

安全認證參數: 40

88 07

輸入類型:適合觸點開關、晶體管或邏輯電平信號

: 輸入開關閉合 ≤5V

輸入開關打開 15~30V

輸入電流 ≤3mA / 24V

開關延時 ≤2ms

輸入特性:

輸入開關閉合或晶體管導通,向危險區設備供電。

輸入開關斷開或晶體管不導通,不向危險區設備供電。

輸出等效電路(圖一):

輸出特性曲線(圖二):

最小輸出電壓:45mA時,12V

最大輸出電壓:24V

最大輸出電流:45mA

機殼材質 / 防護等級:阻燃ABS/IP20

適用于連接的現場設備及所處危險區域:電磁閥、報警器、

發光二極管或其它本安設備。

0區、1區、2區;IIA、IIB、IIC 危險區。

Um = 250VAC/DC Uo = 25.2VDC Io = 1 mA

Po = 0. W Lo = 1.0 mH Co = 0. μF




尺寸圖

KJT-7952隔離安全柵

接線圖

KJT-7952隔離安全柵
